META Fachbodenregale – Informationen, Systeme & Anwendung

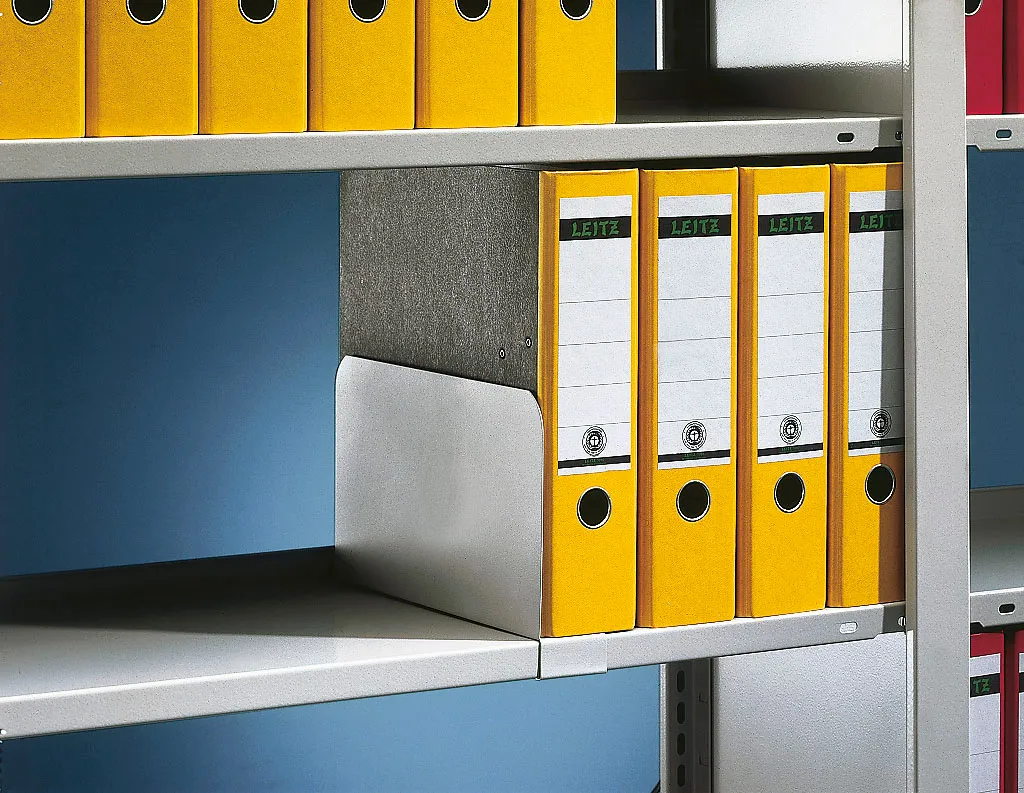

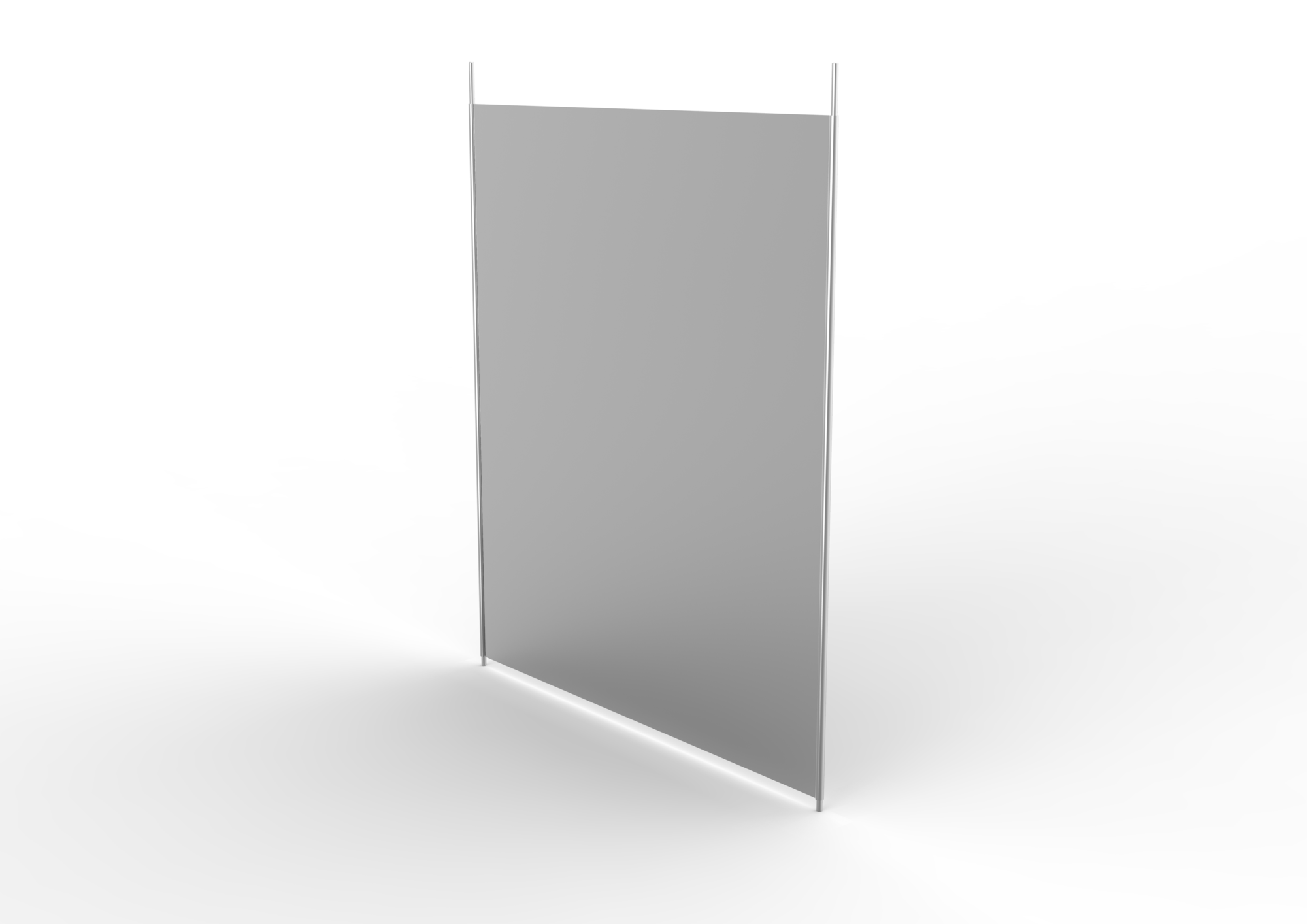

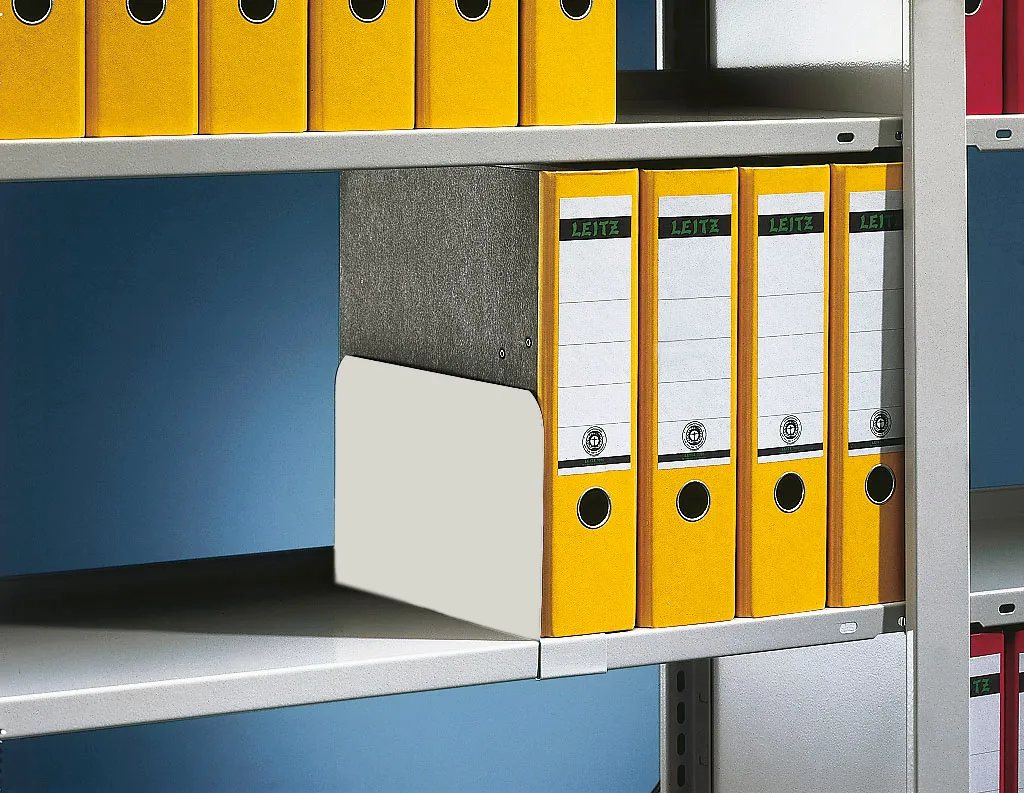

Das CLIP-Fachbodenregal-System zeichnet sich durch seine besondere Flexibilität aus. Alle Regale mit gleicher Fachtiefe sind kombinierbar und durch Zubehör wie Schüttgutmulden, Rückwandgitter, Seitenwände, Schubladen und Schranktüren wächst das Regal mit ihren Anforderungen mit.
1000 mm bis 4500 mm Höhe
750 mm bis 1700 mm Breite
300 mm bis 800 mm Tiefe
Fachlast bis 4400 kg
Regaltypen und Varianten

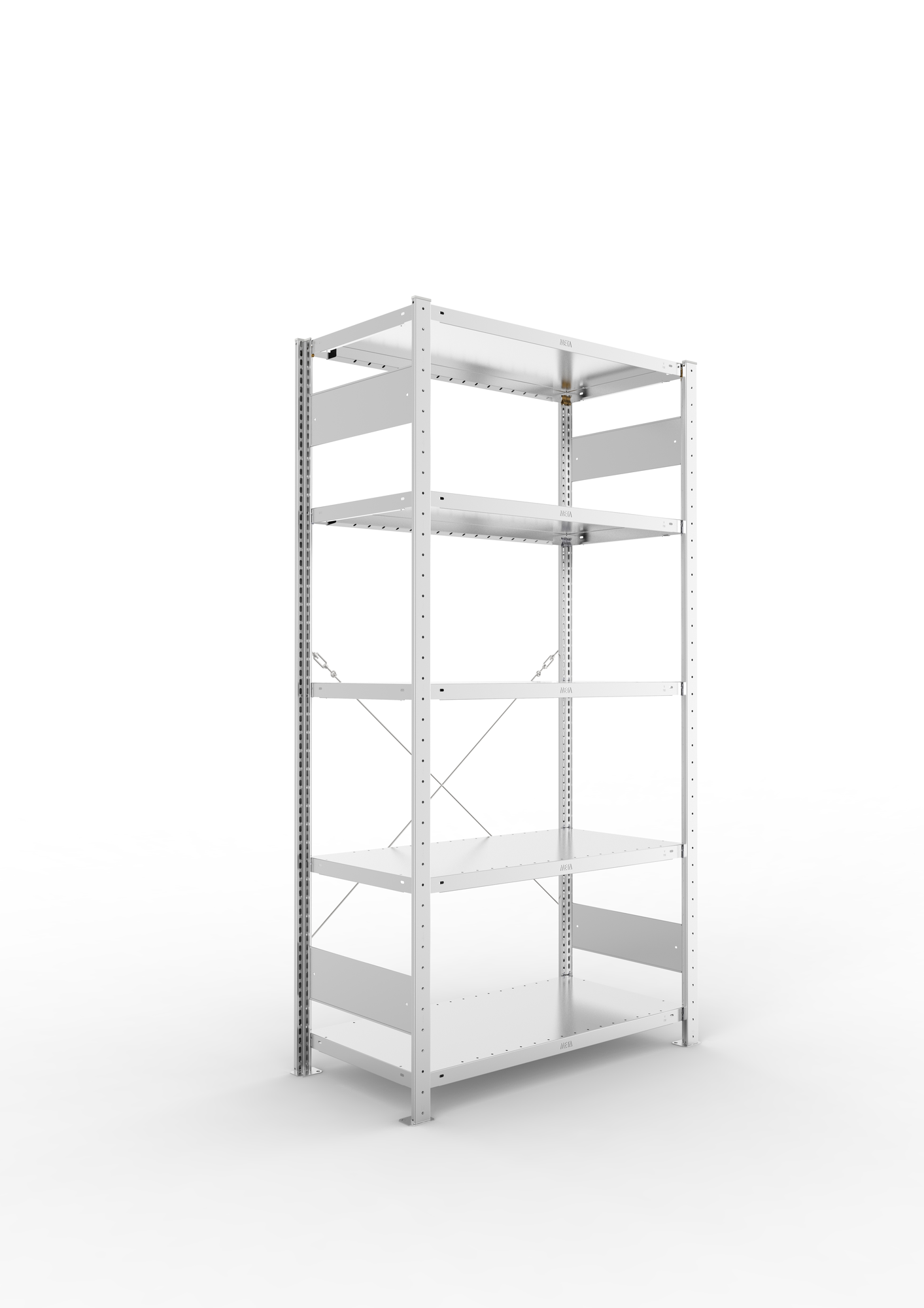

Grundregale

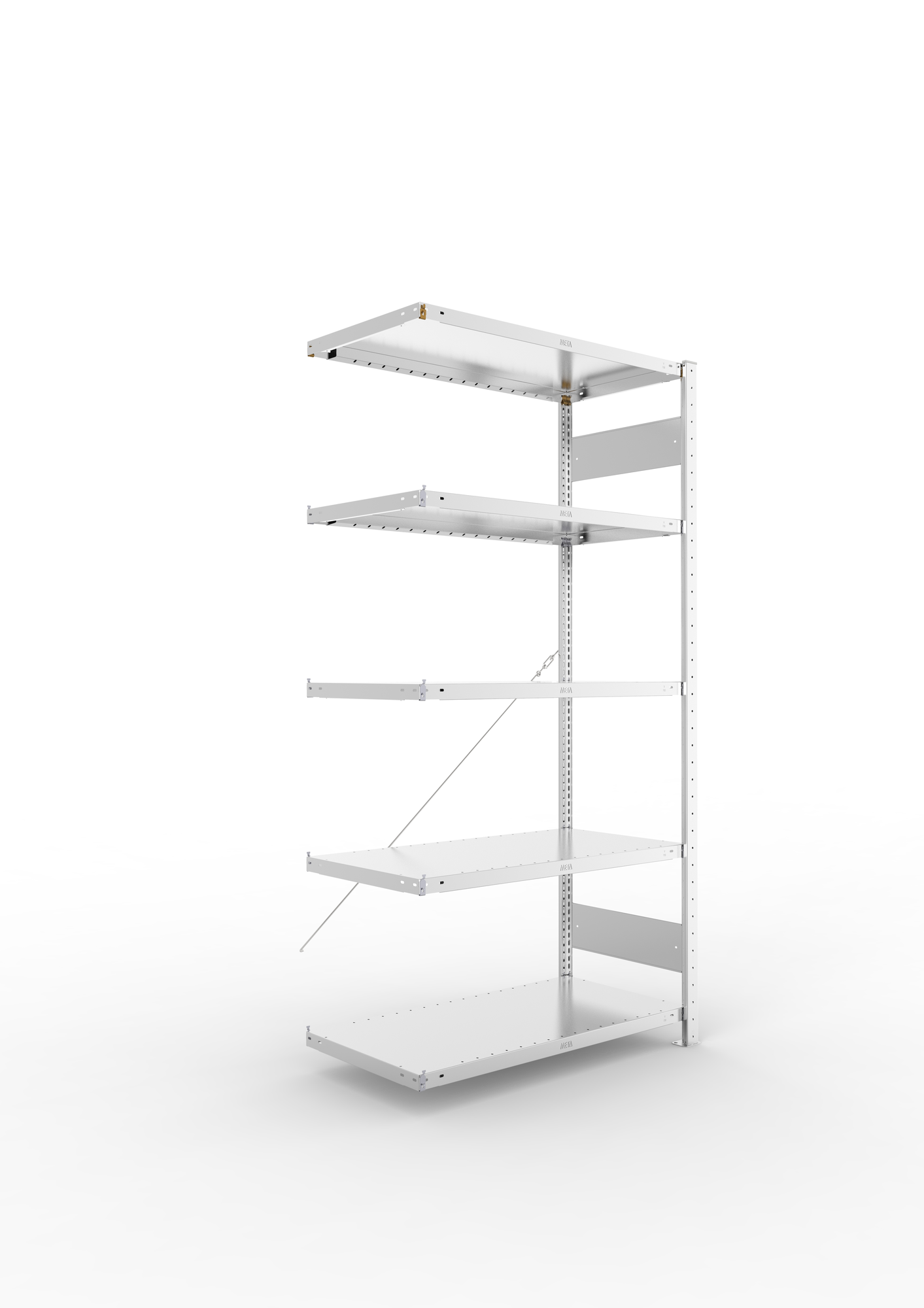

Anbauregale
Einzeilige Regale
Doppelzeilige Regale
Einseitig oder beidseitig bedienen
Regale mit Längsriegeln – doppelseitig bedienbar
- einfach im Raster von 25 mm in den Rahmen gesteckt
- hohe Standfestigkeit
- ideal zur beidseitigen Bedienung des Regals
- Lagergut kann bei Doppelregalen durchgelagert werden, daher auch besonders für Langgut geeignet
Regale mit Diagonalverstrebung – einseitig bedienbar
- einfache Ausrichtung der Regale mit Spannschlössern an den Diagonalverstrebungen
- preisgünstige Aussteifungsvariante
- ideal zur Aufstellung an Wänden

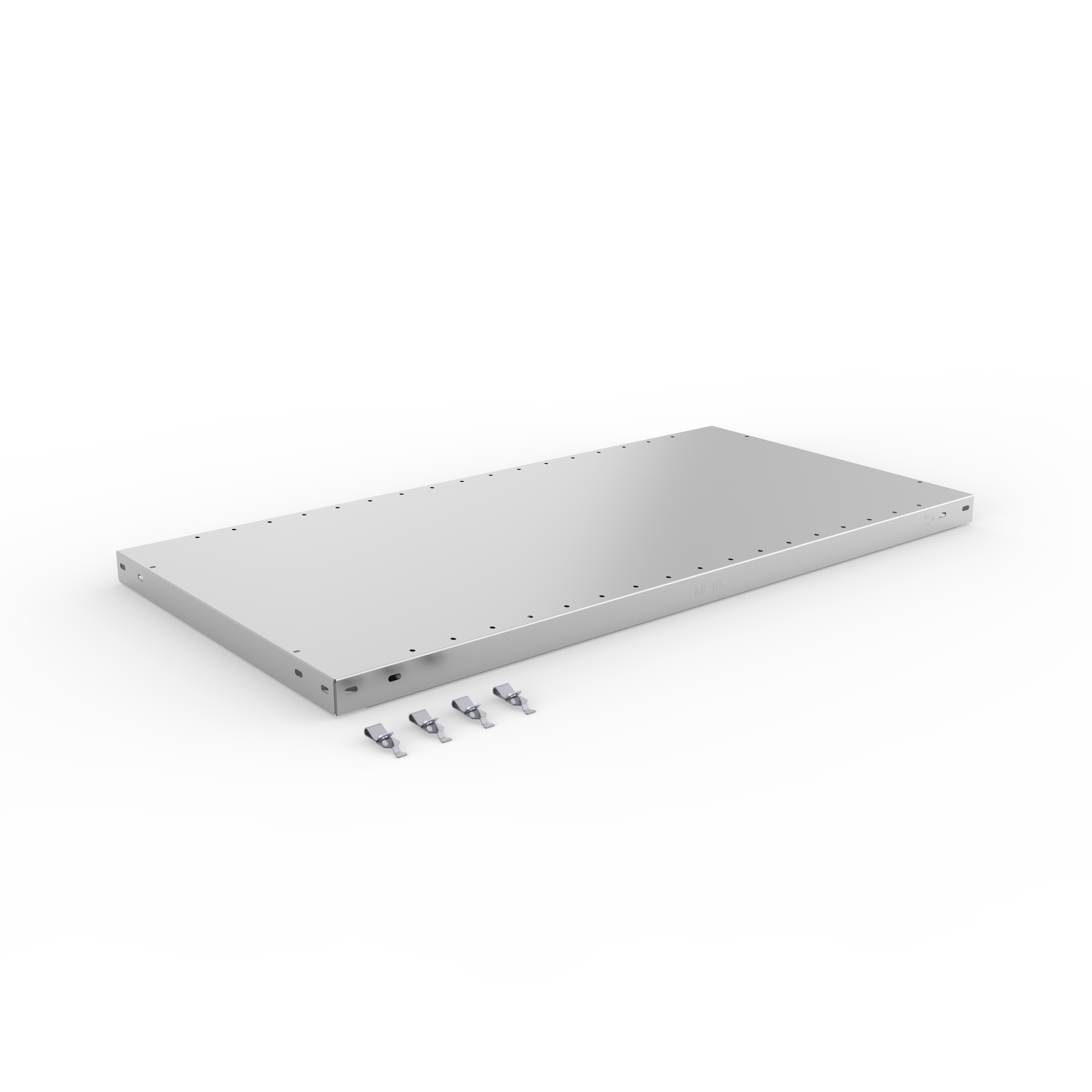

- schnelle Verstellbarkeit der Fachböden im 25 mm Raster durch Fachbodenträger
META CLIP – Planmaße und Sicherheitshinweise
Informationen
- Regale mit dem Höhen-/Tiefenverhältnis ≥ 4 : 1 gegen Kippen sichern
- Fach-/Feldlasten gelten bei gleichmäßig verteilter Last.
- Feldlastangaben gelten für Regalzeilen mit 3 und mehr Feldern.
- Reifenregale und Regale mit Schubladen müssen immer mittels Fußverankerung gegen Kippen gesichert werden!
A) Standard-Rahmenhöhe
Maß von Unterkante bis Oberkante Rahmen (Nennmaß – 6 mm)
Rahmenhöhe:
Nennmaß tatsächliche Rahmenhöhe
2.000 mm A 1 = 1.994 mm
2.200 mm A 2 = 2.194 mm
2.500 mm A 3 = 2.494 mm
B) Fachhöhe
Maß von Oberkante Fachboden bis
Oberkante Fachboden
Die Fachhöhe richtet sich nach Höhe des
Lagergutes.
Fachhöhe im Raster von
25 mm höhenverstellbar
C) Tiefensteife
Gesamthöhe der Tiefensteife C = 149 mm
D) Innenmaß
(Längsrichtung) Maß von Innenkante bis Innenkante CLIP-Profil (Nennlänge – 44 mm)
F) Rahmenmaß
(Längsrichtung) Maß von Außenkante bis Außenkante CLIP-Profil GR: Nennlänge + 56 mm AR: Nennlänge + 6 mm bei Regalfelder: Anzahl Regalfelder x Achsmaß + 50 mm
G) Außenmaß
(Längsrichtung) Maß von Außenkante Fußplatte bis Außenkante Fußplatte Grundregal: Nennlänge + 82 mm Anbauregal: Nennlänge + 41 mm
H) Profilbreite
Maß von Außenkante bis Außenkante
Profil, H = 50 mm
K) Rahmeninnenmaß (Tiefenrichtung)
Maß von Innenkante bis Innenkante CLIP-Profil (Nennmaß Tiefe + 6 mm)
K 1 = 306 mm
K 2 = 406 mm
K 3 = 506 mm
K 4 = 606 mm
K 5 = 806 mm
L) Rahmenaußenmaß (Tiefenrichtung)
Maß von Außenkante bis Außenkante CLIP-Rahmen (Nennmaß Tiefe + 36 mm)
L 1 = 336 mm
L 2 = 436 mm
L 3 = 536 mm
L 4 = 636 mm
L 5 = 836 mm
M) Doppelregaltiefe
Außenmaß eines Doppelregals
2 x Nenntiefe + 75 mm
N) Außenmaß Fußplatte zu Fußplatte (Tiefenrichtung)
Einzeiliges Regal: Rahmenaußenmaß + 9 mm doppelzeiliges Regal: Rahmenaußenmaß x 2 + 75 + 9 mm
O) Überstand der Fußplatte
jeweils 4,5 mm
P) Zwischenmaß bei Doppelregalen
Maß zwischen 2 CLIP-Rahmen P = 3 mm
CLIP Regale
META Fachbodenregale – Effizient lagern mit System
Kurze Einleitung zu den Vorteilen, Einsatzbereichen und Unterschieden der Systeme (CLIP vs. FIX).
Einsatzbereiche
- Werkstatt & Betriebseinrichtung
- Lager & Kommissionierung
- Archiv & Büronutzung
- Einzelhandel / Ersatzteillager
Produktmerkmale
- Fachlasten: 80–330 kg
- System: Steck- oder Schraubsystem
- Höhenverstellbare Böden
- Made in Germany – Qualität seit über 50 Jahren
